500X不锈钢持压泄压阀
所属类别:水力控制阀
产品名称:500X不锈钢持压泄压阀
产品标签:CF8不锈钢持压泄压阀,CF8M不锈钢持压泄压阀,CF3M不锈钢持压泄压阀
咨询热线:021-59795176
更新时间:2021-08-26 20:59:26
产品概述

500X不锈钢持压泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可以作泄压阀用又可作持压阀用。作泄压阀用时,维持供水路压力在设定的安全值之下;做持压阀用,维持主阀上游水压在设定值之上,保持主阀上游供水压力。500X持压泄压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。适用于高层建筑、生活区等供水管网系统及城市供水工程。


500X不锈钢持压泄压阀工作原理:

(1)、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当阀前压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
(2)、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀阀前水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。


500X不锈钢持压泄压阀性能参数:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


500X不锈钢持压泄压阀零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢

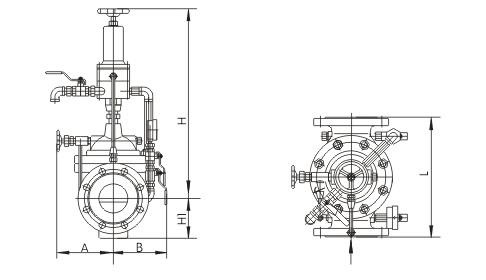

500X不锈钢持压泄压阀连接尺寸:

500X不锈钢持压泄压阀(图1)


公称通径DN

L

H

H1

A


50

250

505

90

170

170

65

280

520

98

180

180

80

310

535

110

190

190

100

350

555

120

200

200

125

400

590

145

215

215

150

450

645

155

230

230

200

550

715

190

255

255

250

650

780

250

295

295

300

800

880

290

325

325

350

900

940

330

380

380

400

1000

1000

360

415

415

450

1000

1030

445

435

435

500

1100

1060

495

460

460

600

1100

1150

550

520

520

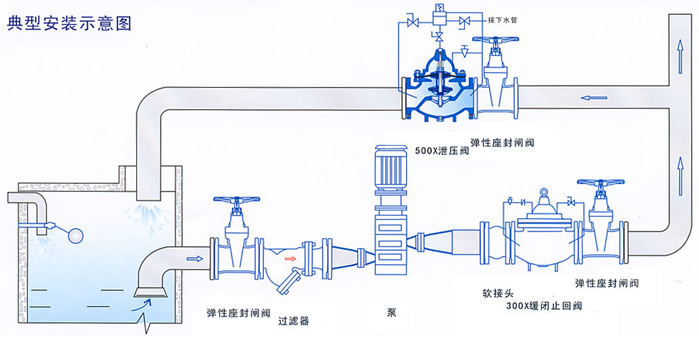

500X不锈钢持压泄压阀安装示意图
500X不锈钢持压泄压阀(图2)
