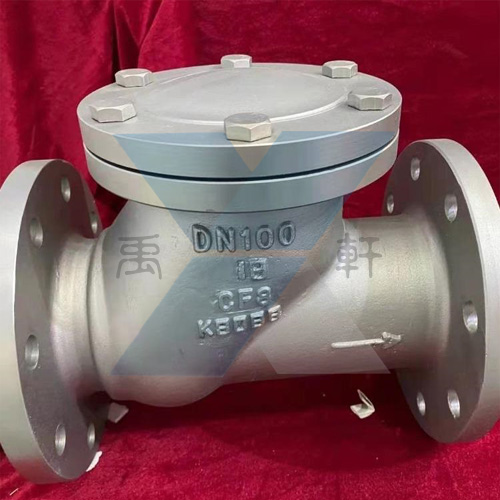

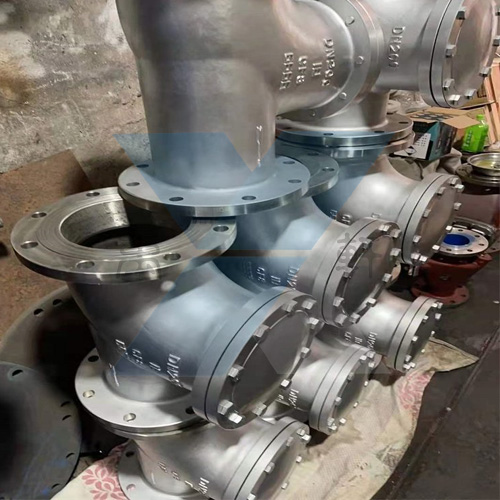

HQ41X-16P-DN100不锈钢无磨损球形止回阀,微阻滚球形式止回阀，采用橡胶包滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水龙头损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。
HQ41X不锈钢无磨损球形止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～350mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
常见的无磨损球形止回阀型号有HQ41X-10、HQ41X-16、HQ44X-10、HQ44X-16、HQ45X-10、HQ45X-16。

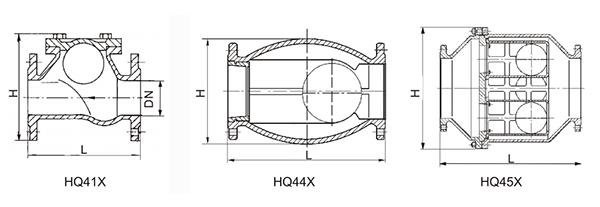

不锈钢无磨损球形止回阀结构示意图

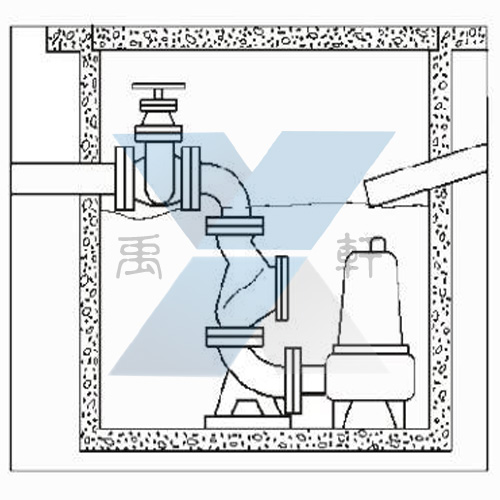

不锈钢无磨损球形止回阀安装示意图
 |  |
HQ41X无磨损球形止回阀外形尺寸
| 公称通径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 241 | 286 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
HQ44X无磨损球形止回阀外形尺寸
| 公称通径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H(mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
HQ45X无磨损球形止回阀外形尺寸
| 公称通径DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |

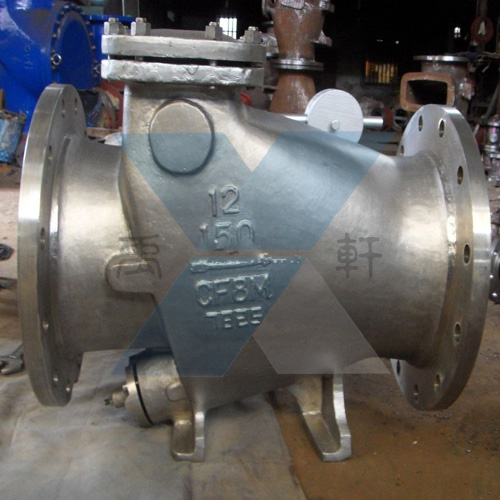

HQ41X-16R-DN150不锈钢无磨损球形止回阀 |
HQ41X-16P-DN200不锈钢无磨损球形止回阀 |
