YX741X隔膜式可调减压阀,可调式减压稳压阀由主阀和球阀、导阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节 阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。 本产品利用球阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便, 不受进口压力和流量影响,能够保持设定的出口压力恒定,减压稳压可靠。塞式可调式减压阀宜水平安装。水平安装时,阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时,减压阀应设置在报警阀前(沿水流方向),与单个报警阀配套设置的减压阀,可不设备用减压阀;与多个报警阀配套设置的减压阀,应设备用减压阀。用于热水供应工程的减压阀,应采用热水型减压阀。
采用干管干管循环方式(半循环方式)的热水供应工程,减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程,减压阀设置应防止热水循环的破坏,各分区回水管在汇合点压力应平衡。可调减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
YX741X隔膜式可调减压阀,可调式减压稳压阀主要技术参数:
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 调压范围(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | ||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
YX741X隔膜式可调减压阀,可调式减压稳压阀主要零件材料:
零件名称 | 零件材料 |
阀体 阀盖 | 铸铁、铸钢 |
阀座 阀盘 | 铜合金/2Cr13/Q235 |
密封圈 O 型圈 | 丁橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
缸套 活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 丁橡胶 |
膜片压板(膜片型) | 碳钢 |
球阀 | 铜合金 |
过滤器 | 铜合金 |
1、工程式中应用的减压阀是经过制造厂检验合格,各种标识,技术资料符合要求的产品。
2、根据功能要求,选择减压阀型号,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
3、可调式减压阀的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。
4、工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
5、管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的减压阀。
6、活塞式可调式减压阀应设置在介质单向流动的管路上。阀门主阀体上的箭头方向必须与管路系统流向。

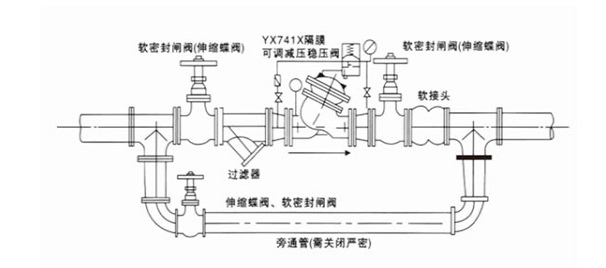

YX741X隔膜式可调减压阀安装示意图:
YX741X隔膜式可调减压阀外形尺寸
公称通径DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
