AX742X(730X)活塞式泄压阀本产品由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
活塞式泄压阀产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
活塞式泄压阀主要技术参数:
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 调压范围(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0-1.6 | ||
2.5 | 3.75 | 2.75 | 0-2.5 |

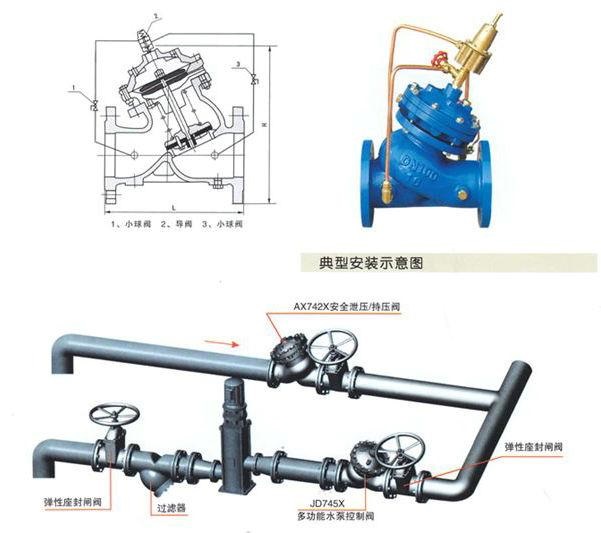

活塞式泄压阀主要外形尺寸:
DN | L | H | D(mm) | D1(mm) | B(mm) | ||||||
mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | Mpa1.0 | Mpa1.6 | Mpa2.5 | |
40 | 203 | 300 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
50 | 203 | 300 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 337 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 248 | 467 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 283 | 520 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 330 | 580 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
150 | 356 | 640 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 444 | 778 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
250 | 533 | 889 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-26 |
300 | 600 | 1010 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 12-30 |
350 | 622 | 1037 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 698 | 1264 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 775 | 1294 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
500 | 811 | 1324 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 900 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
700 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
800 | 1100 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
1000 | 1320 | 2400 | 1230 | 1160 | 28-36 |
