100X遥控浮球阀
所属类别:水力控制阀
产品名称:100X遥控浮球阀
产品标签:不锈钢遥控浮球阀,DN50-500遥控浮球阀,铸钢法兰遥控浮球阀
咨询热线:021-59795176
更新时间:2021-08-26 19:11:22
产品概述

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面。遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封好。适用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。


100X遥控浮球阀工作原理:

  当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升至设定高度时,浮球浮起关闭遥控浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,遥控浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。


100X遥控浮球阀性能参数:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


100X遥控浮球阀零部件材料:

100X遥控浮球阀(图1)


零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

100X遥控浮球阀连接尺寸:

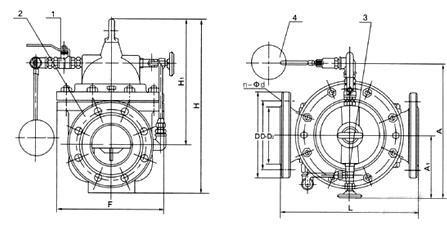

100X遥控浮球阀(图2)

公称通径

尺    寸(mm)

DN(mm)

L

A1

A

H1

H

F

20

150

130

325

179

212

116

25

160

130

325

179

212

116

32

180

130

325

179

212

116

40

200

140

335

210

265

168

50

203

140

335

210

265

168

65

215

140

335

215

310

180

80

241

145

345

245

350

210

100

270

155

365

305

460

284

125

300

165

385

365

520

310

150

330

180

410

415

570

370

200

400

205

465

510

840

463

250

480

225

505

560

890

525

300

550

245

545

658

1030

625

350

622

275

595

696

1090

705

400

685

285

625

735

1150

778

450

750

285

625

735

1150

778

500

811

410

780

750

1110

690

600

935

456

888

850

1286

785

100X遥控浮球阀安装示意图

100X遥控浮球阀(图3)
