阀门型号：ZDLY 通径规格：G1/2、G3/4 结构形式：直通铸造阀 阀体材质：不锈钢 公称压力：PN16、PN40、PN64 适用温度：标准型：-17-230℃;散热型：230-450℃ 应用范围：液体、蒸汽等介质、精密化工 产品特点：体积小、重量轻、性能高、用于微小流量的精确控制 |  |
电子式电动小流量调节阀概述
ZDLY电子式电动微小流量调节阀是专门针对微小流量调节而开发的小口径调节阀，具有体积小、重量轻、性能高、用于微小流量的精确控制等特点，调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生，电动小流量调节阀适用于液体、蒸汽等介质的主流量调节场合，例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。

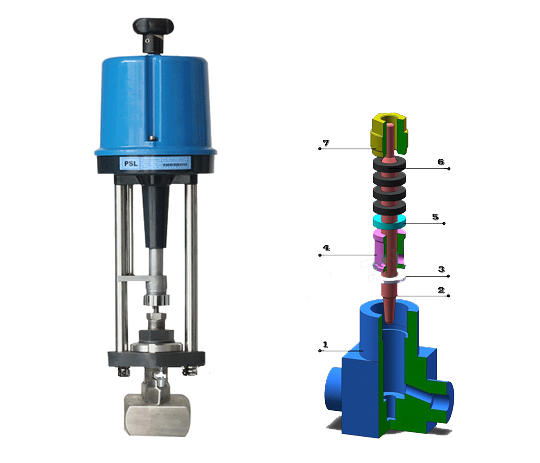

电子式电动小流量调节阀原理
ZDLY电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电子式电动小流量调节阀参数
| 阀体 | |||
| 形 式 | 直通铸造铁阀 | ||
| 公称通径 | G1/2"、G3/4" | ||
| 公称压力 | PN16、40、64bar | ||
| 材 料 | 不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 | ||
| 上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ | ||
| 阀盖形式 | 螺栓压紧式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 | ||
| 阀内组件 | |||
| 阀芯型式 | 单座柱塞式阀芯 | ||
| 流量特性 | 线性特性 | ||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 | ||
电子式电动小流量调节阀执行器
| 执行机构 | |||||
| 型 式 | 381 LSA-08 | 输出力推（N） | 800 | ||
| 最大行程L(mm) | 30 | 工作速度（mm/s） | 4.2 | ||
| 主要技术参数 | 电源电压：220W50Hz 输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||
| 环境温度：-25 +70℃ 环境湿度：≤95% | |||||

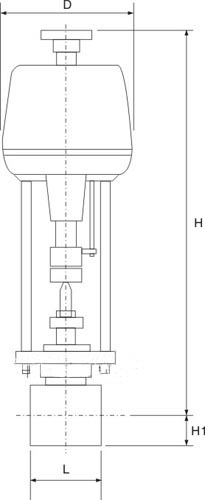

电子式电动小流量调节阀尺寸
| 外形尺寸 单位：mm | |||||||
| 公称通径 | 阀座直径 | L | H（mm） | H1 | D | 重量 | |
| DN（mm） | DN（mm） | （mm） | 普通型 | 散热型 | （mm） | （mm） | （kg） |
| G1/2"、G3/4" | 2~9 | 80 | 437 | 553 | 19 | 225 | 19 |
