阀门型号：ZDSBWG 通径规格：DN25～DN300mm 结构形式：直通铸造球型阀 阀体材质：铸钢(WCB)、不锈钢(304、316、316L) 公称压力：PN16、PN40、PN64 适用温度：波纹管密封型-40～+350℃ 应用范围：气体、导热油、高真空系统的场合 产品特点：双重密封，结构紧凑，安全可靠性更好 |  |
电动波纹管调节阀概述
ZDSBWG电动波纹管密封调节阀采用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止放射性物质或贵重物质外漏，或保持高真空。常用于对阀杆密封要求严格的场合，如用于高真空的场合和核工业中。
电动波纹管调节阀特点
电动波纹管调节阀上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种调节阀完全克服了填料密封阀，通常存在的填料老化和温差敏感等弱点。其次，采用波纹管一填料双重密封结构，安全可靠性更好，因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质，自动控制系统中得到广泛应用。
电动波纹管调节阀参数
| 阀体 | |||
| 形 式 | 直通铸造球型阀 | ||
| 公称通径 | 25、32、40、50、65、80、100、125、150、200、250、300mm | ||
| 公称压力 | PN16、40、64bar | ||
| 法兰标准 | GB/T9113、 JB/T79等 | ||
| 材 料 | 铸钢( WCB)、不锈钢（304、316、316L）等 | ||
| 上 阀 盖 | 波纹管密封型：-40-350℃ | ||
| 阀盖形式 | 螺栓压紧式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 | ||
| 阀内组件 | |||
| 阀芯型式 | 单座、笼式、套筒型阀芯 | ||
| 流量特性 | 等百分比特性和线性特性 | ||
| 材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 | ||
电动波纹管调节阀执行机构
| 主要技术参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||||
| 环境温度：-25 +70℃ 环境湿度：≤95% | |||||||

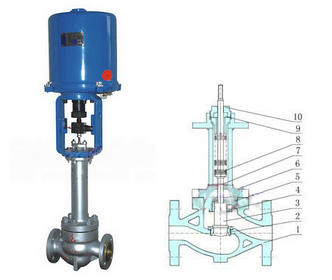

电动波纹管调节阀主要零件材料
| 1 | 阀体 | WCB | CF8 | CF 8M | CF 3M |
| 2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 导向套、并帽 | 304 | 304 | 316 | 316L |
| 5 | 垫片 | 聚四氟乙烯 (PTFE)/ 金属石墨垫片 | |||
| 6 | 阀盖 | WCB | CF8 | CF 8M | CF 3M |
| 7 | 阀杆 | 304 | 304 | 316 | 316L |
| 8 | 波纹管 | 304 | 304 | 316 | 316L |
| 9 | 填料 | 聚四氟乙烯 (PTFE)/ 柔性石墨 | |||
| 10 | 螺母 | 304 | 304 | 316 | 316L |
电动波纹管调节阀主要外形及连接尺寸
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
