ZDLPF46电动衬氟调节阀
所属类别:调节阀
产品名称:ZDLPF46电动衬氟调节阀
产品标签:不锈钢电动衬氟调节阀,气动衬氟调节阀,DN50电动单座调节阀
咨询热线:021-59795176
更新时间:2021-09-04 16:47:00
产品概述



阀门型号:ZDLPF46

通径规格:DN20~DN150mm

结构形式:单座柱塞衬氟阀芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16

适用温度:-40-180℃

应用范围:酸、碱等强腐蚀介质和有毒、易挥发等气体、液体

产品特点:耐腐蚀、密封性能好、泄露量小

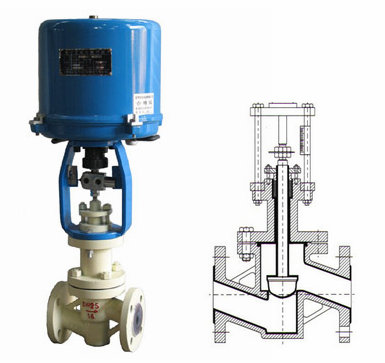

ZDLPF46电动衬氟调节阀(图1)

电动衬氟调节阀概述

ZDLPF46电子式电动衬氟调节阀具有良好的耐腐蚀性能,该阀接触介质的部位(阀体内腔、阀芯、阀座)全衬有氟塑料,能耐酸、碱,强腐蚀介质,且密封性能好,采用聚四氟乙烯材质的密封,确保无渗漏,泄漏量小,由于阀芯、阀座是软密封,故泄漏量低于国家Ⅳ级标准。电动衬氟调节阀可广泛适用于对酸、碱等强腐蚀机制和有毒、易挥发等气体、液体介质的过程控制、调节。

电动衬氟调节阀特点

电动衬氟调节阀内有伺服放大器,无需另配伺服放大器,输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节,具有体积小、重量轻、连线简单、流量大、调节精度高等特点,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

电动衬氟调节阀参数

阀体
形      式直通单座球型阀
公称通径G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
公称压力PN16bar
法兰标准RF
材      料铸钢( ZG230450)、衬聚四氟乙烯(F46)等
工作温度-40-180℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料
阀内组件
阀芯型式单座柱塞型阀芯
流量特性等百分比特性和线性特性
阀芯材料2Cr13、衬聚四氟乙烯(F46)
阀座材料2Cr13、衬聚四氟乙烯(F46)
波纹管材料聚四氟乙烯{ F46)

电动衬氟调节阀执行器

执行机构
型      式381 LSA-08381 LSA-20381 LSB-30381 LSB-50381 LSC-65381 LSC-99381 LSC-160

活塞直径381 LXA-08381 LXA-20381 LXB-30381 LXB-50381 LXC-65381 LXC-99381 LXC一160

输出力推(N)80020003000500065001000016000

最大行程L(mm)3060100

工作速度( mm/s)4.22.13.51.72.82.01.0

主要技术参数电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC

防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄

环境温度:-25 +70℃ 环境湿度:≤95%
