阀门型号：ZDLP、ZDLM 通径规格：DN25～DN250mm 结构形式：直通铸造球型阀 阀体材质：铸钢(WCB)、不锈钢(304、316、316L) 公称压力：PN16、PN40、PN64 适用温度：-40～-196℃，超低温可达-250℃ 应用范围：低温气体、流体(如液氧、液氩等) 产品特点：加长杆设计，减少外界热能传入，耐低温性能好 |  |
电动低温调节阀概述

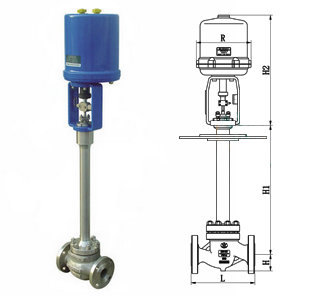

ZDLP、ZDLM电子式电动低温调节阀由3810系列电动执行器与加长杆低温型阀体组成，阀体采用精密结构，具有良好的耐低温性，适用于介质温度-40℃～ -196℃的低温、深冷场合。电动低温调节阀长颈型上阀盖的作用，是为了使填料处于常温下工作，并减少外界热能传入，为减少传递，长颈一般采用薄壁结构，具有良好的耐低温性，特别用于精确控低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。
电动低温调节阀特点
电动低温调节阀的生产制定了严格的制造工艺和采用专用设备，对零件的加工进行严格的质量控制，经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏，阀门的装配与普通阀门也不同，零件需经过严格的清洗，除去任何油污，以保证使用性能。
电动低温调节阀参数
| 阀体 | |||
| 形 式 | 直通单座铸造球型阀 | ||
| 公称通径 | 25、32、40、50、65、80、100、1 25、150、200、250mm | ||
| 公称压力 | PN16、40、64bar | ||
| 法兰标准 | JB/T79.1-94、79.2-94等 | ||
| 材 料 | 铸钢、不锈钢等 | ||
| 上 阀 盖 | 低温型：-60--196℃ 超低温型-250℃ | ||
| 阀盖形式 | 螺栓压紧式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 | ||
| 阀内组件 | |||
| 阀芯型式 | 单座式，套筒式 | ||
| 流量特性 | 等百分比特性和线性特性 | ||
| 材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 | ||
电动低温调节阀工作原理
电动低温调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动低温调节阀执行器
| 执行机构 | |||||||||
| 型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
| 活塞直径 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
| 输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
| 最大行程L(mm) | 30 | 60 | 100 | ||||||
| 工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
| 主要技术参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||||
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||||||
| 环境温度：-25 +70℃ 环境湿度：≤95% | |||||||||
