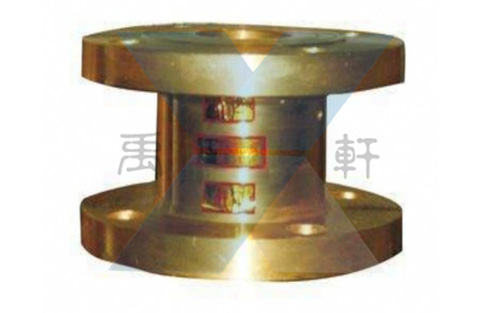

Y43X型比例式减压阀概述
Y43X型比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。Y13X型比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。
Y43X型比例式减压阀适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
Y43X型比例式减压阀工作原理
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管 网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性 曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
 |  |
Y43X型比例式减压阀技术参数
| 适用介质 | 水、气体 | |||
|---|---|---|---|---|
| 适用温度 | ≤ 90℃ | |||
| 压力误差 | ≤8 % | |||
| 最小开启压力 | 2∶1 | 0.2MPa | ||
| 最小开启压力 | 3∶1 | 0.3MPa | ||
| 连接形式 | 法兰、内螺纹 | |||
| 主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
| 主要零件材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |

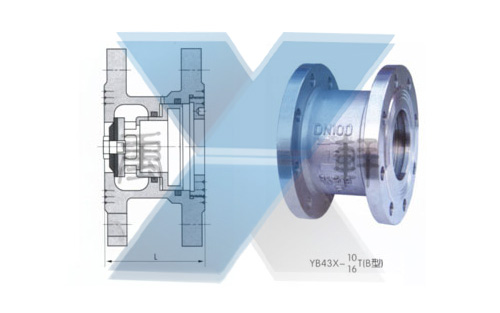

Y43X型比例式减压阀外形尺寸
| 型号 | 公称压力PN(MPa) | 公称通径 DN(mm) | L |
|---|---|---|---|
| YB43X-10T (B型) | 1 0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| YB43x-16T (B型) | 1 6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
