Y13H内螺纹先导活塞式蒸汽减压阀概述
Y13H型内螺纹先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
Y13H内螺纹先导活塞式蒸汽减压阀适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

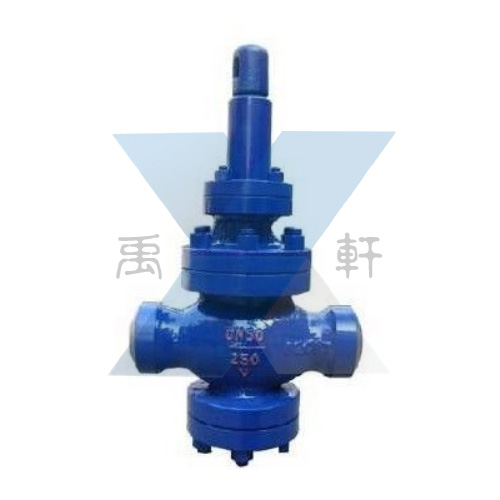

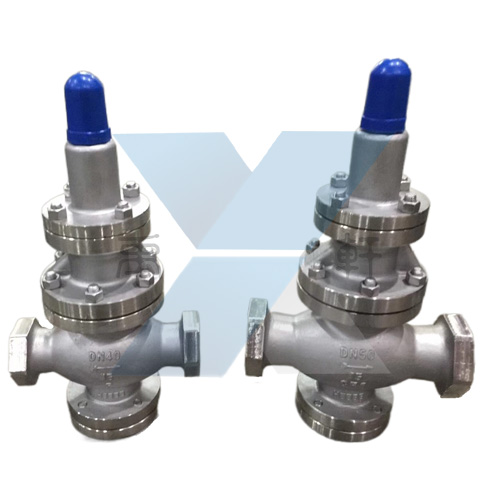

Y13H内螺纹先导活塞式蒸汽减压阀产品实物图
|
|
Y13H内螺纹先导活塞式蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 1.6 | 2.5 |
|---|---|---|
| 壳体试验压力(Mpa)* | 2.4 | 3.75 |
| 密封试验压力(Mpa) | 1.6 | 2.5 |
| 最高进口压力(Mpa) | 1.6 | 2.5 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 最小压差 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | |
*.壳体试验不包括膜片、顶盖。
Y13H内螺纹先导活塞式蒸汽减压阀主要零件材料
| 零件名称 | 零件材料 |  |
|---|---|---|
| 阀体 阀盖 底盖 | WCB | |
| 阀座 阀盘 | 2Cr13 | |
| 缸套 | 2Cr13/25(镀硬铬) | |
| 活塞 | 2Cr13/铜合金 | |
| 活塞环 | 合金铸铁 | |
| 导阀座 导阀杆 | 2Cr13 | |
| 膜片 | 1Cr18Ni9Ti | |
| 主阀弹簧 | 50CrVA | |
| 导阀主弹簧 | 50CrVA | |
| 调节弹簧 | 60Si2Mn |
流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
Y13H内螺纹先导活塞式蒸汽减压阀连接尺寸
| 公称通径DN | G | L | H | Hl |
|---|---|---|---|---|
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
