Y42F-250P-DN40高压减压阀
所属类别:减压阀
产品名称:Y42F-250P-DN40高压减压阀
产品标签:高压不锈钢减压阀Y42X-160P,先导式活塞式高压减压阀,铸钢压缩空气减压阀
咨询热线:021-59795176
更新时间:2021-09-08 15:37:29
产品概述

Y42F-250P-DN40高压减压阀产品概述                                                                                                                                                                            Y42X Y42F薄膜式高压减压阀属于直接作用式薄膜弹簧减压阀,主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。

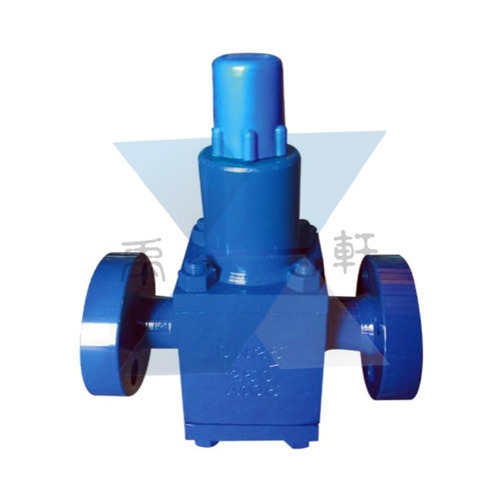

Y42F-250P-DN40高压减压阀(图1)
                                     Y42F-250P-DN40不锈钢高压减压阀

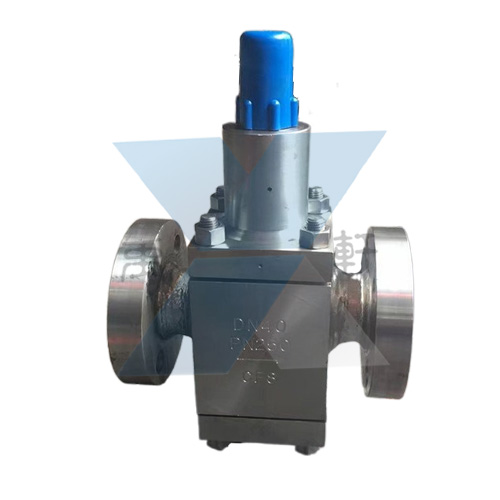

Y42F-250P-DN40高压减压阀(图2)
                                         Y42F-250C-DN25锻造高压减压阀

Y42F-250P-DN40高压减压阀性能参数:

公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

Y42F-250P-DN40高压减压阀零部件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

Y42F-250P-DN40高压减压阀结构尺寸(mm):

公称通径DN外 形 尺 寸
LHHl
15160265100
20160265100
25180285110
32200285110
40220320120
50250320120
65280335140
80310425165
100350445185
125400590225
150450625260
200500680280
250650855335
300800935385
3508501015430
4009001095455
4509001165500
5009501205525

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
