YK43F-250P-DN20高压锻钢减压阀
所属类别:减压阀
产品名称:YK43F-250P-DN20高压锻钢减压阀
产品标签:不锈钢锻钢高压减压阀,锻造高压气体减压阀,锻钢气体减压阀,高压锻钢气体减压阀
咨询热线:021-59795176
更新时间:2021-09-08 14:24:44
产品概述

YK43F高压锻钢减压阀产品概述:

YK43F高压锻钢气体减压阀由主阀和导阀两部分组成;主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成,通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。高压锻造气体减压阀主要用于气体管路,如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体。

YK43F高压锻钢减压阀工作原理:

气体减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀;该阀的特点,是在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。 按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式,按使用介质可分为蒸汽减压阀,空气减压阀,气体减压阀等。

YK43F高压锻钢减压阀产品实物图

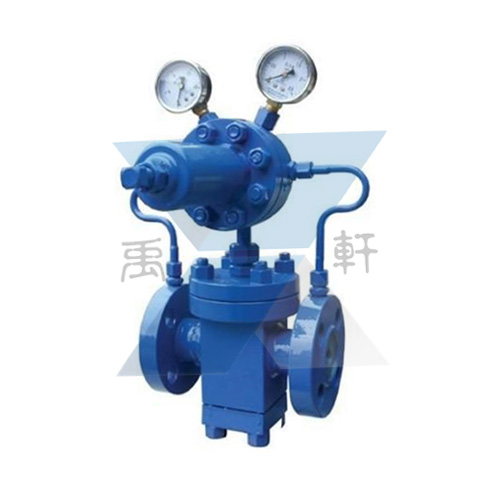

YK43F-250P-DN20高压锻钢减压阀(图1)
                                       YK43F-250P-DN20不锈钢高压锻钢减压阀

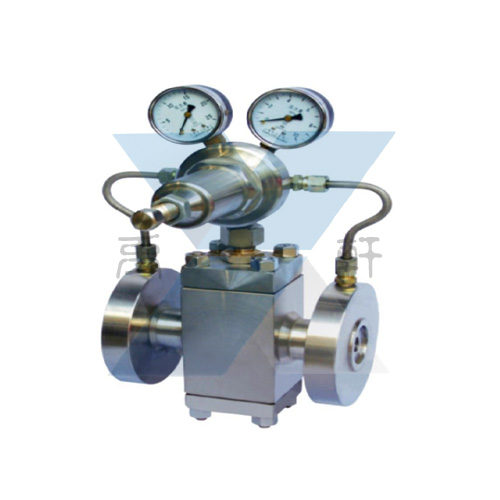

YK43F-250P-DN20高压锻钢减压阀(图2)
                                            YK43F-160C-DN20锻钢高压减压阀

YK43F高压锻钢减压阀零部件材料:

零件名称

零件材料

阀体阀盖底盖

A105

阀座阀盘

2Cr13/304*

缸套

2Cr13/25(镀硬铬)/304*

活塞

2Cr13/铜合金/铜合金*

活塞环

合金铸铁/对位聚苯*

导阀座导阀杆

2Cr13/304*

膜片

1Cr18Ni9Ti

主阀导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F型号)

橡胶/聚四氟乙稀

导阀体导阀盖

25/304*

YK43F高压锻钢减压阀技术参数:

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989

YK43F高压锻钢减压阀流量系数(Cv)

DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500

YK43F高压锻钢减压阀外形尺寸(PN6.4~16)

公称通径DN外 形 尺 寸
LHHl
6.4MPa10.0/16.0MPa
15180180300100
20180200310105
2520022031120
32220230310120
40240240335135
50270300335135
65300340340140
80330360380170
100380380185
125450490215
150500490225
200550535260
250650580310
300800725355
350850765395
400900800435
500950
855495

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
