YT43H-16C-DN80高灵敏度大流量蒸汽减压阀
所属类别:减压阀
产品名称:YT43H-16C-DN80高灵敏度大流量蒸汽减压阀
产品标签:YT43Y法兰大口径蒸汽减压阀,DN200铸钢高压蒸汽减压阀,不锈钢蒸汽减压阀
咨询热线:021-59795176
更新时间:2021-09-08 10:14:02
产品概述

YT43H高灵敏度大流量蒸汽减压阀结构特点和用途

YT43H/Y型高灵敏度大流量蒸汽减压阀属于 先导式活塞减压阀。由主阀和导阀两部分组成,主阀主要由阀座、阀瓣、活塞、缸套、弹簧零件组成。导阀主要由阀座、阀瓣膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构,改变了密封形式,加大了过流面积等等,从而在提高蒸汽管路、流量、寿命等方面大大改善了性能。YT43H/Y型高灵敏度大流量蒸汽减压阀主要用于蒸汽管路,适用于流量变化大,进口压力变化大的蒸汽管路。

YT43H高灵敏度大流量蒸汽减压阀适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

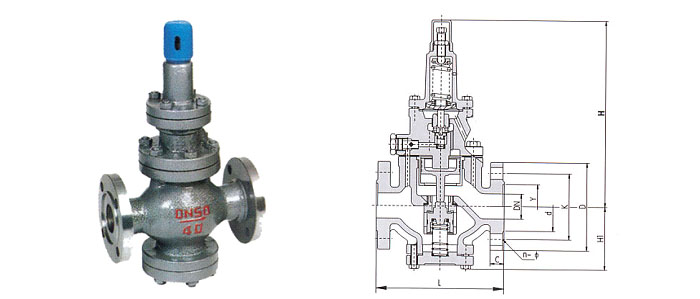

YT43H高灵敏度大流量蒸汽减压阀结构示意图

YT43H-16C-DN80高灵敏度大流量蒸汽减压阀(图1)

YT43H高灵敏度大流量蒸汽减压阀主要零件材料

零件名称零件材料
阀体、阀盖、底盖WCB
阀座、阀瓣2Cr13
缸套、活塞铝铁铸铜
膜片1Cr18Ni9Ti
导阀座、导阀杆2C13
主阀弹簧50CrVA
导阀主弹簧50CrVA
调节弹簧60Si2Mn

YT43H高灵敏度大流量蒸汽减压阀主要技术参数

公称压力(MPa)1.62.54.06.410.016.0
壳体试验压力(MPa)*2.43.756.09.615.024.0
密封进口压力(MPa)1.62.54.06.410.016.0
最高进口压力(MPa)1.62.54.06.410.016.0
出口压力范围(MPa)0.04-1.00.05-1.60.08-2.50.2-3.50.5-3.50.5-4.5
压力特性偏差(MPa)GB12246-1989
流量特性偏差(MPa)GB12246-1989
最小压差(MPa)0.070.10.150.30.50.8
渗漏量GB12245-1989

*:壳体试验不包括膜片、阀盖

连接形式

法兰式:RF FM RJ 执行标准:JB79 Gb9113 ANSI B16.5

流量系数(Cv)

DN506580100125150200250300350400500
Cv2430508513019030048068092511501900

YT43H高灵敏度大流量蒸汽减压阀外形尺寸(近似值)(PN1.6-4.0)

公称通径DN外 形 尺 寸
LHH1
1.6/2.5MPa4.0MPa
1516018026585
2016018026585
2518020028095
3220022028095
40220240290105
50250270300130
65280300315145
80310330330170
100350380405200
125400450450225
150450500485265
200500550570290
250650640325
300800740360
350850810395
400900950430
5009501080500

YT43H高灵敏度大流量蒸汽减压阀外形尺寸(近似值)(PN6.4-16.0)

公称通径DN外 形 尺 寸
LHH1
6.4MPa10.0/16.0MPa
15180180280100
20180200280100
25200220300115
32220230300115
40240240315130
50270300340135
65300340355150
80330360370175
100380450205
125450510235
150500555275
200550640300
250650720335
300800830375
350850880410
4009001020445
5009501080515

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
