DM745X多功能斜板阀安装在市政、建筑、钢铁、冶金、石油、化工、食品、医药、电站、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统性，满足系统自动化控制要求和节能要求。
DM745X多功能斜板阀特点：
1、性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，动作联锁，不会产生误动作。
2、无需人工操作控制，当水泵启、闭时，利用阀门前、后介质压力差为驱动力，使阀门自动按照水泵操作规程的要求动作。
3、无需调试。阀门动作不受液体高差和出水压力以及水泵流量变化的影响，适应。
4、基本无需维修，寿命长。
5、节能效果明显，流阻近似蝶阀。
6、结构长度短，重量轻，安装及在线维修方便。
DM745X多功能斜板阀技术参数：
1、公称压力：1.0MPa、1.6MPa、2.5MPa2、动作压力：0.05MPa
2、动作压力：0.05MPa
3、适用介质：原水、清水、污水、油品
4、适用温度：0 ～ 80℃
5、缓闭时间：10 ～ 120S（可调节）
6、水锤峰值：≤1.5倍水泵出口额定压力
7、水泵反转速度：≤1.2倍水泵额定转速
8、阻力损失：接近普通蝶阀
9、膜片疲劳弯曲：200万次无破损

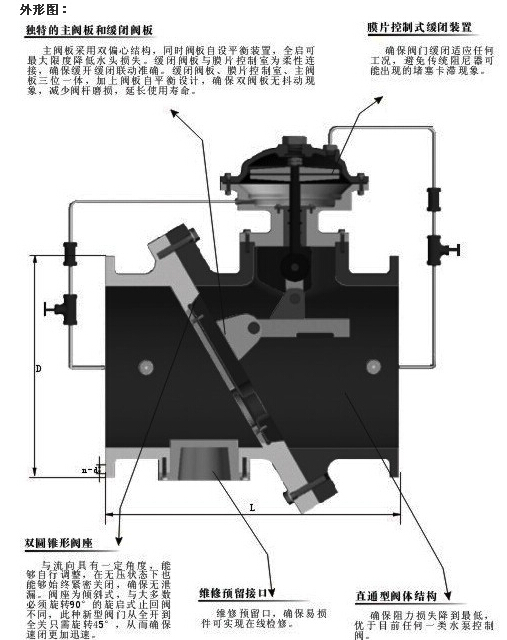

DM745X多功能斜板阀主要结构尺寸和外形连接尺寸：
公称压力MPa | L | M | H | D | D1 | N-d | ||||||||||||
1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | |
DN200 | 320 | 360 | 400 | 320 | 320 | 320 | 450 | 450 | 450 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-22 |
DN250 | 430 | 430 | 450 | 380 | 380 | 380 | 550 | 550 | 550 | 395 | 405 | 425 | 350 | 350 | 370 | 12-22 | 12-26 | 12-30 |
DN300 | 535 | 550 | 550 | 420 | 420 | 420 | 635 | 635 | 635 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-22 |
DN350 | 570 | 580 | 600 | 490 | 490 | 490 | 750 | 750 | 750 | 505 | 525 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
DN400 | 600 | 650 | 700 | 580 | 580 | 580 | 820 | 820 | 820 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
DN450 | 690 | 740 | 760 | 625 | 625 | 625 | 930 | 930 | 930 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-26 | 20-26 |
DN500 | 760 | 810 | 850 | 700 | 700 | 700 | 1132 | 1132 | 1132 | 670 | 715 | 780 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
DN600 | 880 | 880 | 950 | 825 | 825 | 825 | 1365 | 1365 | 1365 | 735 | 840 | 845 | 725 | 770 | 770 | 20-36 | 20-36 | 20-36 |
DN700 | 990 | 900 | 960 | 960 | 1375 | 1375 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | ||||||
DN800 | 1100 | 1200 | 1045 | 1045 | 1553 | 1553 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | ||||||
DN900 | 1280 | 1320 | 1238 | 1238 | 1770 | 1770 | 1115 | 1125 | 1050 | 1050 | 28-33 | 28-39 | ||||||
DN1000 | 1420 | 1420 | 1360 | 1360 | 1970 | 1970 | 1230 | 1255 | 1160 | 1170 | 28-36 | 28-42 | ||||||
DN1200 | 1650 | 1700 | 1650 | 1650 | 2360 | 2360 | 1455 | 1485 | 1380 | 1390 | 32-39 | 32-48 | ||||||

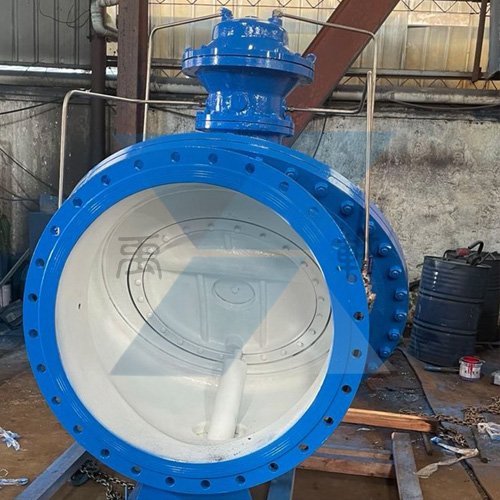

DM745X-10C DN800多功能斜板阀 |

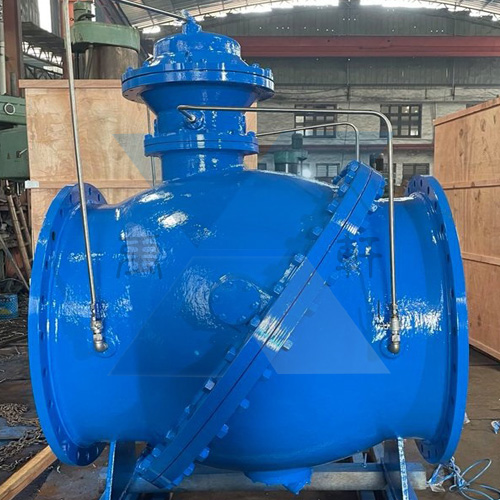

DM745X-10C DN1000多功能斜板阀 |
