HH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的好产品。
HH47X蝶式缓冲止回阀主要技术参数
公称压力：1.0～2.5MPa
公称通径: 40~1400mm
适用介质：水、油品、海水、污水
适用温度：0～80℃ (如需要，可达到200℃)
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
典型安装示意图

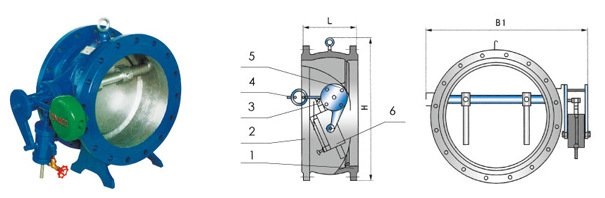

HH47X蝶式缓冲止回阀外形尺寸:
公称通径 | 尺寸（mm） | |||
L | H | B1 | B2 | |
200 | 230 | 550 | 540 | 600 |
250 | 250 | 630 | 600 | 700 |
300 | 270 | 690 | 650 | 740 |
350 | 290 | 780 | 710 | 800 |
400 | 310 | 860 | 770 | 870 |
450 | 330 | 910 | 830 | 920 |
500 | 350 | 980 | 900 | 1000 |
HH47X蝶式缓冲止回阀：
公称通径 | 尺寸（mm） | |||
L | H | B1 | B2 | |
600 | 390 | 1070 | 1090 | 1250 |
700 | 430 | 1220 | 1200 | 1360 |
800 | 470 | 1320 | 1320 | 1480 |
900 | 510 | 1430 | 1420 | 1580 |
1000 | 550 | 1550 | 1550 | 1700 |
1200 | 630 | 1800 | 1780 | 1950 |
1400 | 710 | 1980 | 200 | 2175 |
HH47X蝶式缓冲止回阀零件材料:
零件名称 | 阀体 | 蝶板 | 密封圈 | 阀轴 | 填料 |
材料 | 灰铸铁、碳钢 | 灰铸铁、铸钢 | 丁腈耐油橡胶 | 不锈钢 | 聚四氟、乙 |
HH47X蝶式缓冲止回阀技术参数:
型号 | 公称压力 | 试验压力 | 工作压力 | 介质温度（℃） | 适用介质 | |
壳体 | 密封 | |||||
H47X、H47H、HH47X、HH47H、H47XF、HDH47X | 1.0 | 1.5 | 1.1 | 1.0 | 0~80℃ | 水、油品、海水、污水 |
1.6 | 2.4 | 1.75 | 1.6 | |||
2.5 | 3.75 | 2.75 | 2.5 | |||
HH47H蝶式缓冲止回阀实物图

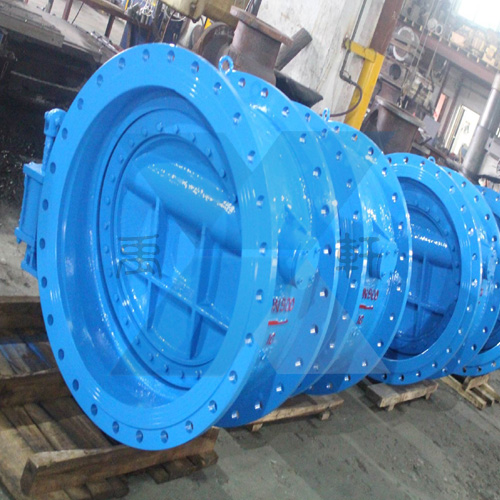

HH47H-16C-DN900蝶式缓冲止回阀 |

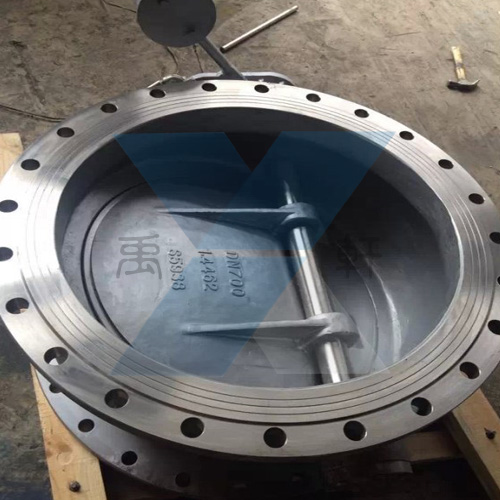

HH47H-16P-DN700不锈我钢蝶式缓冲止回阀 |
