HH44X微阻缓闭止回阀用于给排水管道上，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效的减少阀门关闭锤压力。可保障管网系统安全运行。它具有阀瓣轻、开度大、节能效果显著，流体阻力小，水锤消除机构成设计新颖，密封性能可靠、耐磨损、无振动、无噪声等优点。
HH44X微阻缓闭止回阀工作原理
HH44X微阻缓闭止回阀是靠进水口介质的流速水头作用，阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔，将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时)，由于阀瓣的自重和水倒流的作用，使阀瓣自动关闭。但是由于活塞处于推出位置，顶住阀瓣，使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过，这时就减弱了水锤压力。当阀瓣压在活塞的端部时，由于反作用力的产生，使活塞后腔的水阻止活塞退出，亦阻止阀瓣的关闭，这时只能通过微量调节阀缓缓流回隔离装置，使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大，水锤小，延长关闭时间；反之，开度小，会产生破坏性水锤。
HH44X微阻缓闭止回阀性能参数
工作压力（MPa） | 1.0~2.5 | |||
适用温度（℃） | ≤80 | |||
| 适用介质 | 水 | |||
公称压力主要有1.0MPa、1.6MPa、2.5MPa，同最高工作压力相同；
工作温度一般小于80℃，若客户有特殊要求，可达到200℃；
适用介质一般是水、弱腐蚀性介质；
零件材质一般有铸铁、铸钢、不锈钢等。
HH44X微阻缓闭止回阀结构示意图
HH44X微阻缓闭止回阀主要技术参数
型号 | 公称通径 | 公称压力 | 试验压力Ps(MPo) | 最高工作压力 | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||||
T 16 | 40-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 | 水、弱腐 |
T | 1.6 | 2.4 | 1.76 | 1.6 | |||
HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||
公称压力 (MPa) | 公称通径DN(mm) | 尺寸(mm) | ||
L | H | |||
1.0 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 | |
65 | 290 | 320 | 290 | |
80 | 310 | 354 | 300 | |
100 | 350 | 350 | 320 | |
125 | 400 | 380 | 340 | |
150 | 480 | 500 | 410 | |
200 | 500 | 580 | 450 | |
250 | 600 | 670 | 550 | |
300 | 700 | 730 | 580 | |
350 | 800 | 820 | 630 | |
400 | 900 | 920 | 700 | |
450 | 1000 | 950 | 800 | |
500 | 1100 | 1100 | 900 | |
600 | 1300 | 1200 | 990 | |
700 | 1400 | 1550 | 1120 | |
800 | 1500 | 1700 | ||

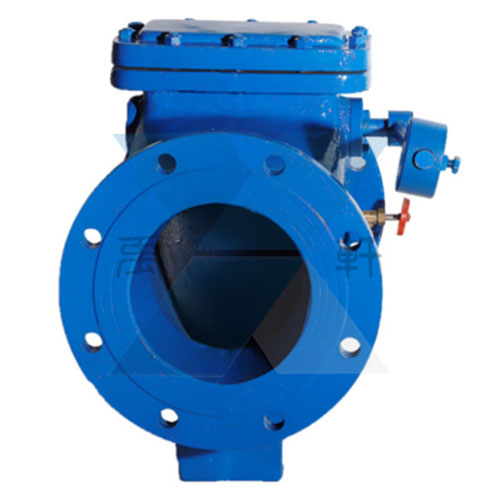

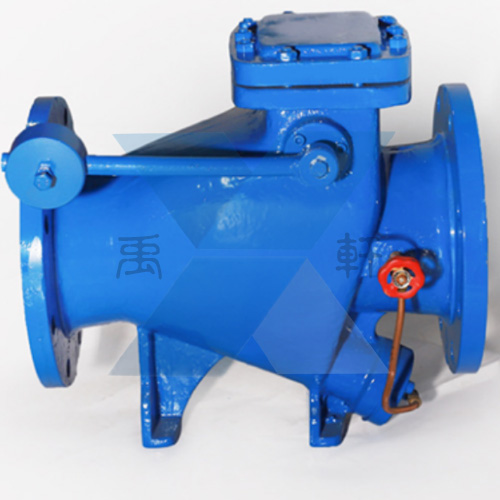

HH44X微阻缓闭止回阀产品实物图
 |  |
