HS41X-16P-DN80不锈钢倒流防止器/防污隔断阀由两个串联的止回阀和过滤部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。防污隔断阀前要安装过滤器，并应便于排污的要求。

不锈钢倒流防止器/防污隔断阀工作原理

1、正常供水:

A、清洁市政生活水从一级止回阀经过排水器到二级止回阀出口向用户供水,一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与一级止回阀出口(二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;

B、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。

C、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。

2、密封失灵时

防污隔断阀之后管网压力升高,超过阀前进口压力时,如二止回阀密封完好无?漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当二级止回阀密封破坏产生地漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。

3、如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。

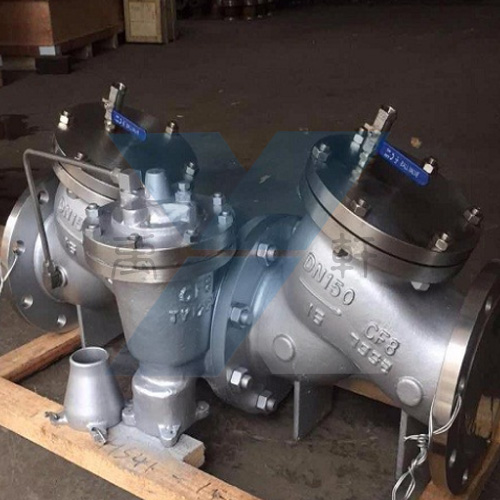

不锈钢倒流防止器产品结构：

HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一级止回阀进口端连接。一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。

不锈钢倒流防止器主要外形及安装尺寸：
