防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。上海禹轩牌HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。HS41X-16-A安全型防污隔断阀在普通型基础上中间加排水器,这样即使两只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

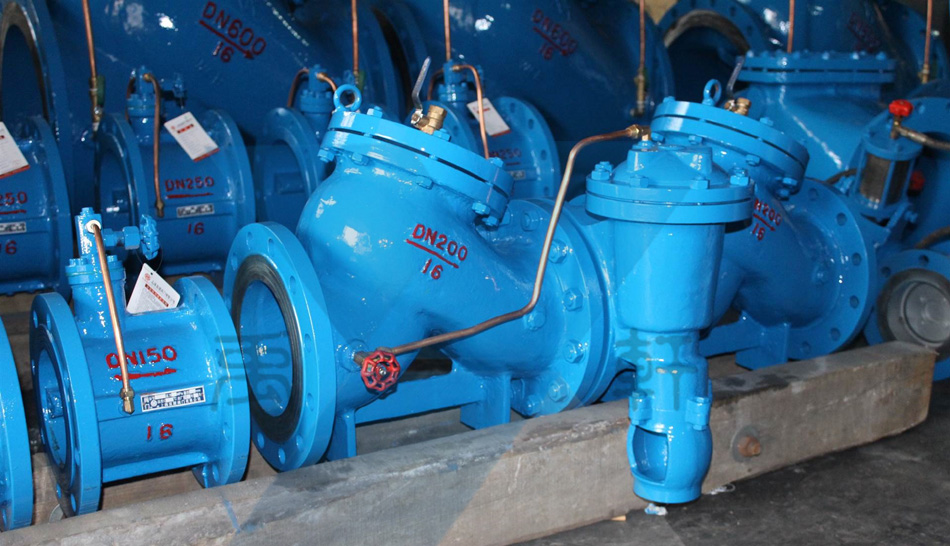

HS41X-A型不锈钢防污隔断阀产品实物图

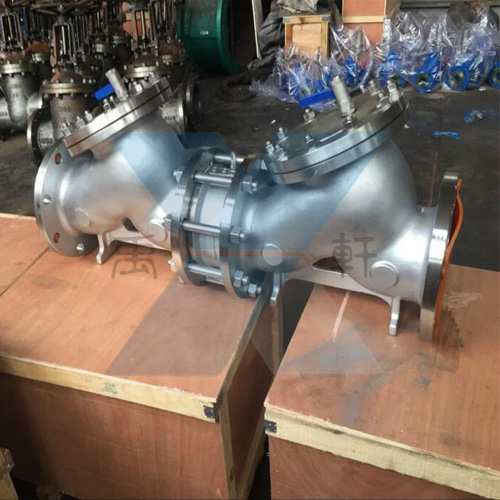

HS41X-A型不锈钢防污隔断阀（PN-DN150) |

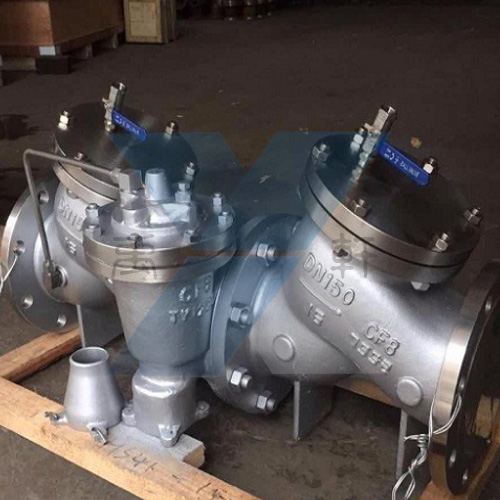

HS41X-A型不锈钢防污隔断阀（PN-DN250) |
HS41X-A型防污隔断阀技术参数：
公称压力 | 公称通径 | 适用介质 | 适用温度 | 法兰标准 | 试验标准 |
1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
序号 | 零部件名称 | 材质 |
1 | 阀体 | 铸铁、球墨铸铁、铸钢 |
2 | 阀盖 | 铸铁、球墨铸铁、铸钢 |
3 | 阀盘 | 球墨铸铁 |
4 | 弹簧 | 不锈钢、铬钒钢 |
5 | 防污阀 | 黄铜 |
HS41X-A型防污隔断阀外形及连接尺寸：
型号 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |
