400X流量控制阀
所属类别:水力控制阀
产品名称:400X流量控制阀
产品标签:不锈钢流量控制阀, CF8流量控制阀,CF8M流量控制阀现货供应
咨询热线:021-59795176
更新时间:2021-08-26 18:54:56
产品概述

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。是一种采用先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当臧低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理,利用相关导阀,大限度地减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以截止流量避免损失。控制灵敏度高,调试简便。


400X流量控制阀工作原理:

  当阀门从阀前端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。


400X流量控制阀零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

流量调节阀能

不锈钢

微型过滤器

不锈钢


400X流量控制阀性能参数:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6


400X流量控制阀连接尺寸:

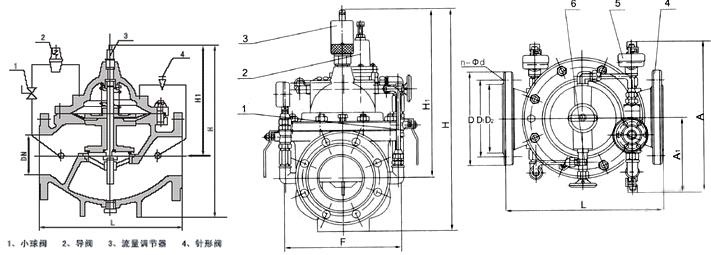

400X流量控制阀(图1)


公称通径DN

L

H

H1

A


50

250

365

90

170

170

65

280

375

98

180

180

80

310

385

110

190

190

100

350

395

120

200

200

125

400

475

145

215

215

150

450

490

155

230

230

200

550

555

190

255

255

250

650

600

250

295

295

300

800

760

290

325

325

350

900

775

330

380

380

400

1000

810

360

415

415

450

1000

860

445

435

435

500

1100

915

495

460

460

600

1100

985

550

520

520

700

1450

1050

605

570

570

800

1560

1150

730

620

620

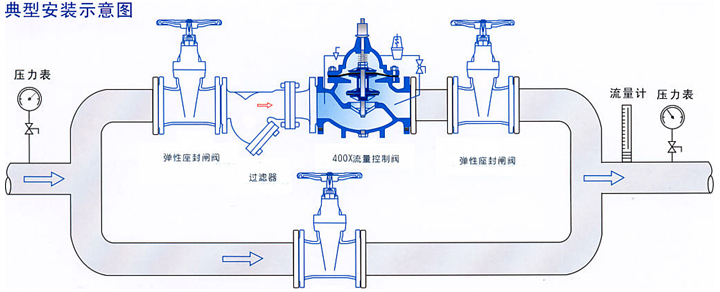

500X持压泄压阀安装示意图
400X流量控制阀(图2)
