300X缓闭止回阀
所属类别:水力控制阀
产品名称:300X缓闭止回阀
产品标签:不锈钢缓闭止回阀,DN50-450缓闭止回阀,铸钢缓闭止回阀
咨询热线:021-59795176
更新时间:2021-08-26 19:00:53
产品概述

300X缓闭止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到较好的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。缓闭止回阀利用水力自力控制,一般不需要其它装置和能源,保养简便,开启及缓闭平稳。缓闭止回阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。


300X缓闭止回阀工作原理:

  当阀门从阀前端给水时,水通过微型过滤器、针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的阀前压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。


300X缓闭止回阀零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

单向阀

铜合金

微型过滤器

不锈钢


300X缓闭止回阀性能参数:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


300X缓闭止回阀连接尺寸:

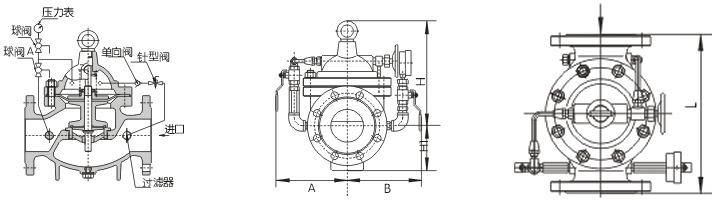

300X缓闭止回阀(图1)


公称通径DN

L

H

H1

A


50

250

260

90

170

170

65

280

285

98

180

180

80

310

295

110

190

190

100

350

315

120

200

200

125

400

335

145

215

215

150

450

390

155

230

230

200

550

460

190

255

255

250

650

520

250

295

295

300

800

620

290

325

325

350

900

650

330

380

380

400

1000

710

360

415

415

450

1000

750

445

435

435

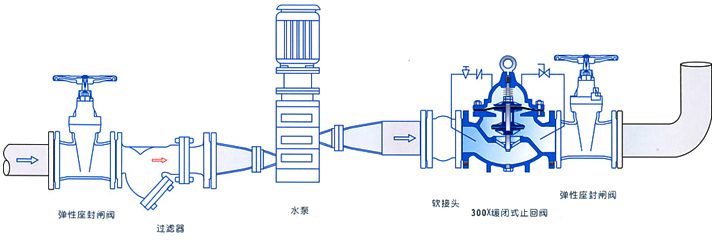

300X缓闭止回阀安装示意图
