气动衬氟V型调节球阀(ZSHVF46)气动衬氟O型切断球阀（ZSHOF46）

ZSHVF46气动V型调节球阀是一种360度直角回转的高级控制阀，它与阀门定位器配套使用，可实现比例调节 ;与二位五通电磁阀及控制箱配套使用，可实现开关控制。V型球阀阀芯设计成带有特殊形式的V型口，（V型口可根据不同的角度来实现调节精度）具有精确的流量特性和控制能力，适用于各种控制场合。额定流量系数大，可调比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切及自洁能力，尤其适用于含有纤维性或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈V型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

ZSHOF46气动O型切断球阀是一种360度直角回转的高级切断阀，在与流体按触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈直线型，流通能力大，与二位五通电磁阀及控制箱配套使用，可实现开关控制。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

ZSHOF46气动O型切断球阀特点

1.耐腐蚀∶ 几乎能耐所有的介质（包括浓硝酸和王水）的腐。
2.流通能力大，且介质流向不受限制。

3.密封性能好、泄漏量小∶ 密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低。
4，除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
5.结构简单维修方便。

6.配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统。

ZSHOF46气动O型切断球阀结构原理

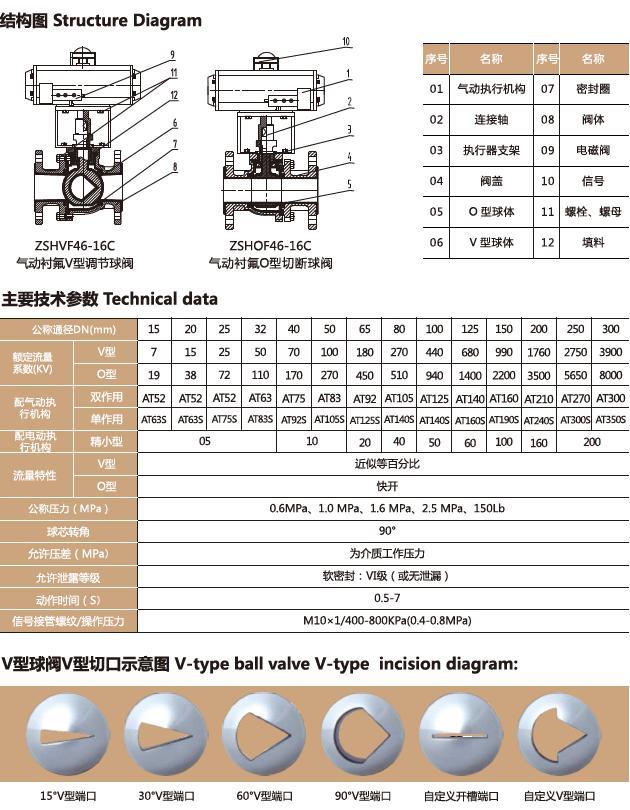

ZSHVF46气动V型调节球阀和ZSHOF46气动O型切断球阀是由球阀、气缸式执行机构及控制附件组成，其结构原理见下图∶执行机构是气动V型调节球阀和气动O型切断球阀生产过程中自动控制系统的重要组成部分。其有双作用气缸和单作用气缸，其原理 ;

1.以压缩空气为能源动力完成开关动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门。气动执行器关闭时，气源是从反向管钼进入，将推动向中间运动，带动阀门关闭。此气缸为双作用气缸。

2. 以压缩空气为能通动力表5开动作，当压统空气从与动执行器的管明输入与动加执行器内，气体会推动赛向获说运云动 通过迭务带动旋转轴上的齿轮转动，从而开启阀门，当反向管咀排气后由弹簧推动活塞带动阀门关闭。此气缸为单作用气缸。气动执行器的执行机构和调节机构为统一整体，执行机构的部件可选择薄膜、活塞或齿轮齿条，其中齿轮齿条是最为常用的，齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠，在三种执行机构部件里是性能最均衡的一个。
