ZJHPF-16K气动衬氟单座调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀组成。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯〈PTFE）、可溶性聚四氟乙烯〈PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈 S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
Z川HPF-16KW气动衬氟单座波纹管调节阀除了有ZJHPF-16K的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀〉有更好的密封保证作用。
ZJHPF-16K气动衬氟单座调节阀特点
1.耐腐蚀∶ 几乎能耐所有的介质（包括浓硝酸和王水）的腐。
2，密封性能好∶ 采用波纹管和填料双重密封结构 ，确保无外渗漏。
3.泄漏量小∶由于阀芯、阀座采用软密封，故泄漏量低，
4.配用多弹簧气动薄膜执行机构，输出力矩大、结构紧凑。
ZJHPF-16K气动衬氟单座调节阀结构原理

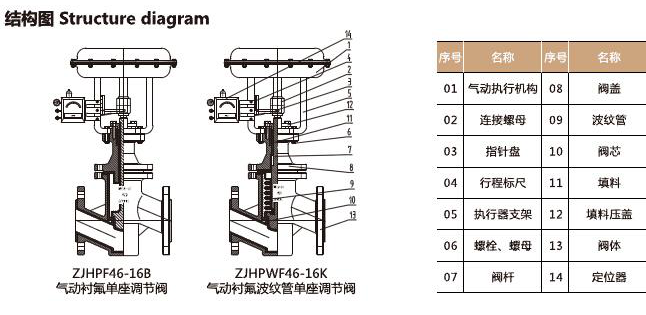

ZHPF-16K气动衬氟单座调节阀和ZJHPF-16KW气动衬氟单座波纹管调节阀是由气动薄膜执行机构、防腐蚀直通阀、定位器三部分组成，
其结构原理见下图
气动薄膜执行机构是气动调节阀生产过程自动控制系统的重要组成部分，其有正反两种作用形式∶
1.当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式（B），
2.当信号压力增加，推杆退回膜室的叫反作用 ，与阀配合构成气开式（K），
其原理∶ 以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上，依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
