ZSHVF46气动衬氟V型调节球阀
所属类别:衬氟阀门
产品名称:ZSHVF46气动衬氟V型调节球阀
产品标签:气动衬氟调节球阀,衬氟气动调节球阀,气动V型调节球阀厂家
咨询热线:021-59795176
更新时间:2021-08-28 16:26:44
产品概述

气动衬氟V型调节球阀(ZSHVF46)气动衬氟O型切断球阀(ZSHOF46)

ZSHVF46气动V型调节球阀是一种360度直角回转的高级控制阀,它与阀门定位器配套使用,可实现比例调节 ;与二位五通电磁阀及控制箱配套使用,可实现开关控制。V型球阀阀芯设计成带有特殊形式的V型口,(V型口可根据不同的角度来实现调节精度)具有精确的流量特性和控制能力,适用于各种控制场合。额定流量系数大,可调比大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切及自洁能力,尤其适用于含有纤维性或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺,包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料,完全能达到切断腐蚀性介质与阀体外壳的接触,具有密封性能好,动作灵敏、流体通道呈V型、压降损失小、阀容量大、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

ZSHOF46气动O型切断球阀是一种360度直角回转的高级切断阀,在与流体按触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺,包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料,完全能达到切断腐蚀性介质与阀体外壳的接触,具有密封性能好,动作灵敏、流体通道呈直线型,流通能力大,与二位五通电磁阀及控制箱配套使用,可实现开关控制。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

ZSHOF46气动O型切断球阀特点

1.耐腐蚀∶ 几乎能耐所有的介质(包括浓硝酸和王水)的腐。
2.流通能力大,且介质流向不受限制。
3.密封性能好、泄漏量小∶ 密封阀座采用聚四氟乙烯,具有可靠的密封性和自润滑性,泄漏量低。
4,除适用于一般的气、液体外,更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
5.结构简单维修方便。
6.配多弹簧的齿轮齿条气动执行机构,以及角行程的电动执行机构,方便各种环境适用,是目前用量相当大的控制和切断系统。

ZSHOF46气动O型切断球阀结构原理

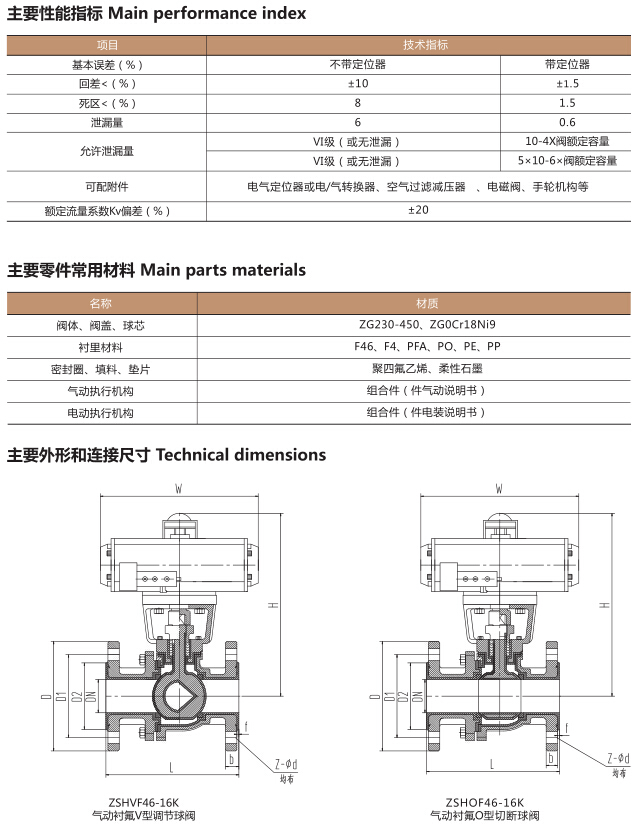

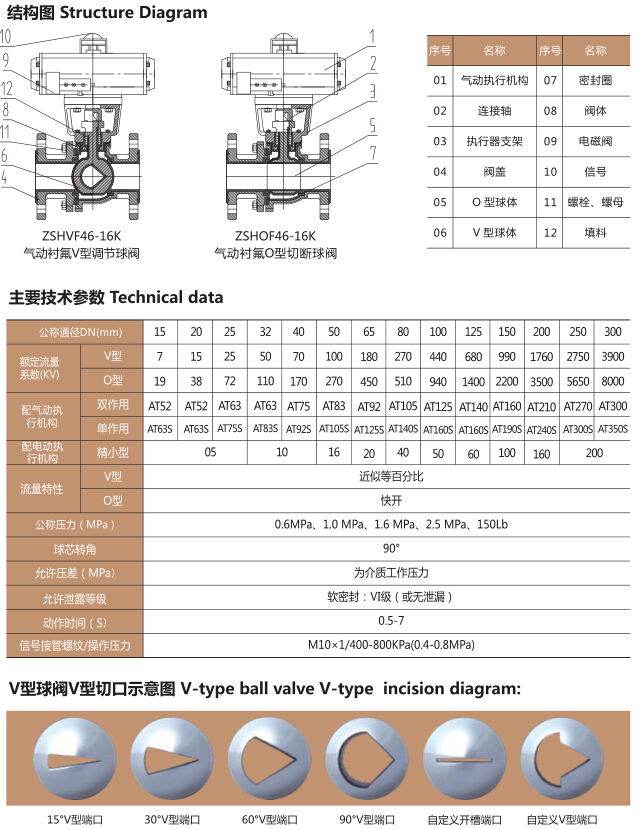

ZSHVF46气动V型调节球阀和ZSHOF46气动O型切断球阀是由球阀、气缸式执行机构及控制附件组成,其结构原理见下图∶执行机构是气动V型调节球阀和气动O型切断球阀生产过程中自动控制系统的重要组成部分。其有双作用气缸和单作用气缸,其原理 ;

1.以压缩空气为能源动力完成开关动作,当压缩空气从气动执行器的管咀输入气动执行器内,气体会推动活塞向两端运动,通过齿条带动旋转轴上的齿轮转动,从而开启阀门。气动执行器关闭时,气源是从反向管钼进入,将推动向中间运动,带动阀门关闭。此气缸为双作用气缸。

2. 以压缩空气为能通动力表5开动作,当压统空气从与动执行器的管明输入与动加执行器内,气体会推动赛向获说运云动 通过迭务带动旋转轴上的齿轮转动,从而开启阀门,当反向管咀排气后由弹簧推动活塞带动阀门关闭。此气缸为单作用气缸。气动执行器的执行机构和调节机构为统一整体,执行机构的部件可选择薄膜、活塞或齿轮齿条,其中齿轮齿条是最为常用的,齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠,在三种执行机构部件里是性能最均衡的一个。

ZSHVF46气动衬氟V型调节球阀(图1)

ZSHVF46气动衬氟V型调节球阀(图2)

ZSHVF46气动衬氟V型调节球阀(图3)

ZSHVF46气动衬氟V型调节球阀(图4)
