ZSHQF-16K衬氟气动三通球阀是由角行程活塞式气动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好。气动三通球阀可配以阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。两阀座密封气动三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封气动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
ZSHAQF-16K衬氟气动三通调节球阀特点
1.耐阁蚀∶几乎能耐所有的介质（包括浓硝酸和王水）的腐。
2.流通能力大，且介质流向不受限制。
3.密封性能好、泄漏量小∶密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低。
4.除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
5.结构简单维修方便。
6.配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统
ZSHAQF-16K衬氟气动三通调节球阀结构原理

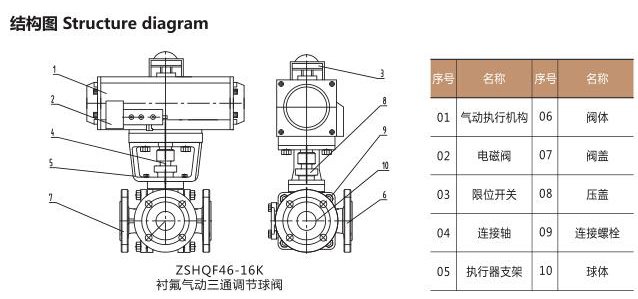

ZSHQF-16K气动三通调节球阀是由球阀、气缸式执行机构及控制附件组成，其结构原理见下图∶
执行机构是气动三通调节球阀生产过程中自动控制系统的重要组成部分。其有双作用气知和单作用气缸，其原理
1.以压缩空气为能源动力完成开关动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门。气动执行器关闭时，气源是从反向管咀进入，将推动向中间运动，带动阀门关闭。此气缸为双作用气缸，
2. 以压缩空气为能源动力完成开动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动 ，通过齿条带动旋转轴上的齿轮转动，从而开启阀门，当反向管咀排气后由弹簧推动活塞带动阀门关闭。此气缸为单作用气缸，
气动执行器的执行机构和调节机构为统一整体，执行机构的部件可选择薄膜、活塞或齿轮齿条，其中齿轮齿条是最为常用的。齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠，在三种执行机构部件里是性能最均衡的一个。
|
|
|
