H44F4衬四氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门，又称逆止阀或单向阀。专用于控制腐蚀性或强腐蚀性介质。阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；H44F46衬氟止回阀选材广泛，规格齐全，是石油勘探,石化，化工，原油和天然汽等输送管道的理想用阀。阀杆设计成分段式由定位夹夹持连接而成，有利于阀门的开度控制和维修。

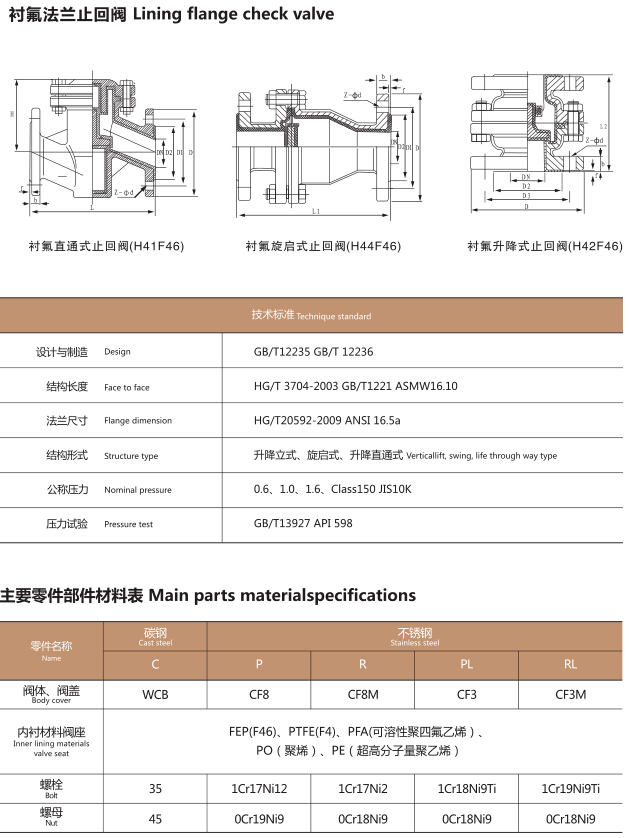

H44F4衬氟止回阀结构特点：
1、升降直通式止回阀
主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、升降立式止回阀
主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、蝶式止回阀
主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。
H44F4衬氟止回阀零件材料：
序号 | 零件名称 | 灰铸铁 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
Z | C | R | P L | R L | |||
1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 衬里层 | FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烃) | |||||
3 | 销轴 | 1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M | |||||
4 | 隔膜 | 35 | 35 | 1Crl7Ni2 | 1Crl7Ni2 | 1Cr18Ni9Ti | |
|
|
|
