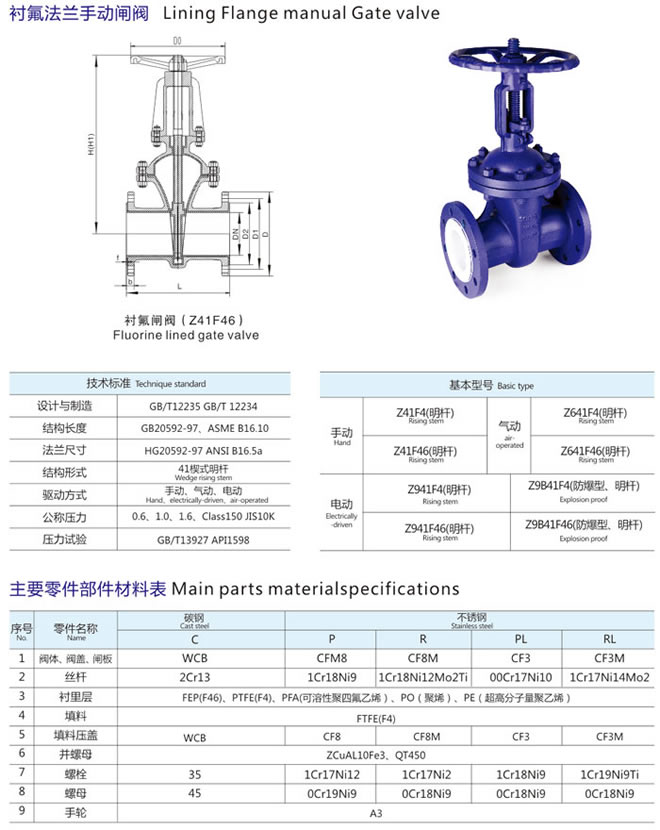

Z41F46衬氟闸阀 手动衬氟闸阀是一种常见的启闭阀门，新研制的适用于腐蚀性介质的专用闸阀,利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。衬氟闸阀是采用内衬防腐塑料，整体包胶技术生产出来的防腐阀门。适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
设计标准 | GB12234 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
Z41F46衬氟闸阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。阀体有扁体和圆体两种形状：GB国标阀门采用圆体，ANSI磅级美标阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体。
Z41F46衬氟闸阀 手动衬氟闸阀主要连接尺寸:
| 公称通径 | 标准值 | 参考值 | ||||||||||
| DN | NPS | L | D | D1 | D2 | 1 | b | z- φ d | DO | H | H1 | WT（kg） |
| （mm） | （inch） | PN0.6MPa | ||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4- φ 12 | 100 | 100 | 120 | 5 |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4- φ 12 | 100 | 120 | 140 | 8 |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4- φ 12 | 120 | 130 | 150 | 7 |
| 32 | 2 3/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4- φ 14 | 120 | 156 | 185 | 10 |
| 40 | 5 1/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4- φ 14 | 160 | 165 | 205 | 18 |
| 50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4- φ 14 | 160 | 350 | 400 | 25 |
| 65 | 10 1/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4- φ 14 | 180 | 370 | 435 | 30 |
| 80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4- φ 18 | 180 | 460 | 510 | 43 |
| 100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4- φ 18 | 220 | 495 | 595 | 58 |
| 125 | 5 | 325 | 35 | 200 | 175 | 3 | 20 | 8- φ 18 | 220 | 610 | 735 | 100 |
| 182 | 6 | 350 | 280 | 225 | 200 | 3 | 20 | 8- φ 18 | 240 | 670 | 820 | 115 |
| 200 | 8 | 400 | 315 | 230 | 225 | 3 | 22 | 8- φ 23 | 240 | 815 | 1015 | 145 |
