气动法兰衬氟蝶阀是由气动执行器和蝶阀组成。气动法兰衬氟蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，气动法兰衬氟蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。

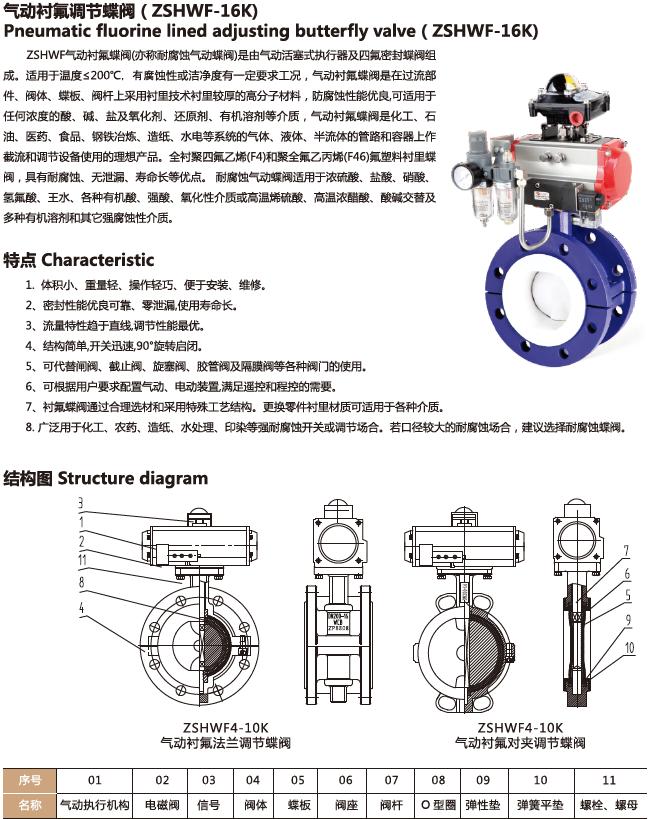

ZSHWF-16K气动衬氟法兰蝶阀结构特点：
气动法兰衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。　气动法兰衬氟蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。气动法兰衬氟蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动法兰衬氟蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

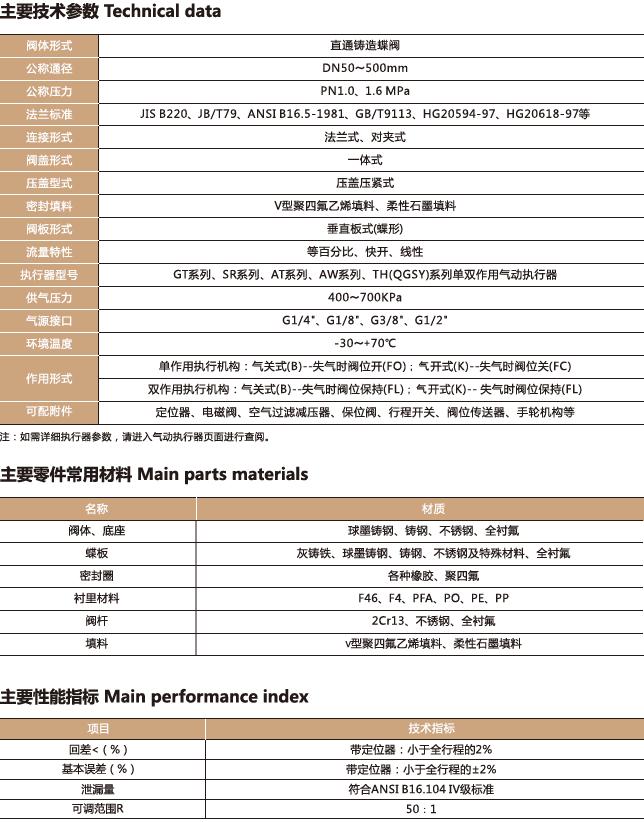

ZSHWF-16K气动衬氟法兰蝶阀选型参数：

阀板材料：球铁尼龙覆层、球铁电镀、不锈钢、铝青铜

结构长度：ISO5752 EN558-1 API609

GB12221-89

阀门设计符合：GB12238标准

阀门测试根据ISO 5208

1）紧密度：1.1×PN

2）阀体耐冲击力：1.5×PN

密封材料及工作温度：

三元乙丙橡胶EPDM：-35~+135℃

丁腈橡胶NBR：-25~+90℃

聚四氟乙烯PTFE：-40~+200℃

氟橡胶FPM：-29~+205℃

适合法兰Flange connections:PN6/10/16m, ANSI

CLASS 125/150, JIS 5/10/16k

工作压力：2"-12"

ANSI CLASS 125/150,14"-48"

ANSI CLASS125 DN50-DN1200 PN16

结构长度: ISO 5752/EN558-1 Basic

Series 20(wafer short),API 609, GB12221-89

阀门设计符合：GB12238标准
